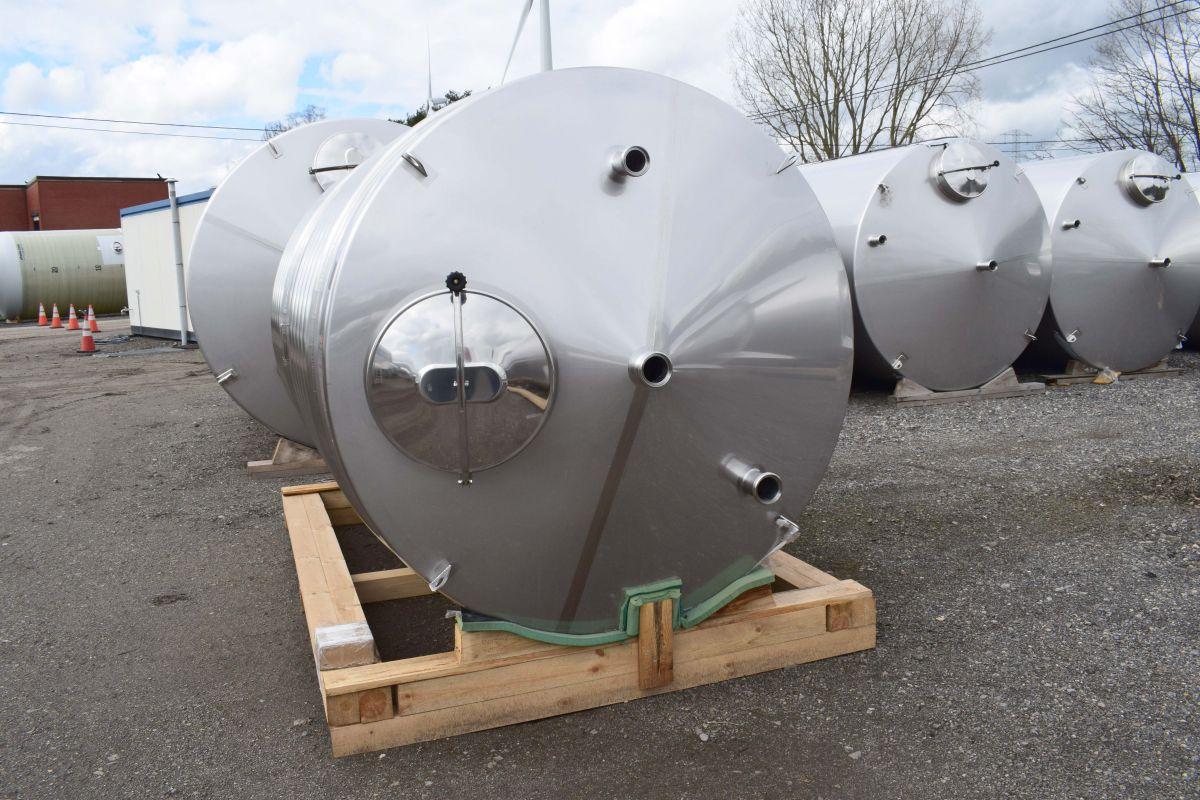

8100 liter i syrafast 316

Art.nr: 1593

Tipsa en kollega

Email

Beskrivning

https://www.staes.com/en/available-from-stock/WW10685V6LN

Mer information

Antal

Isolerad

Material

Modell

Omrörare

Uppvärmning/kylning

Livsmedelsklassad

Volym i liter

Description of the article

  • Article type: brand new storage tank
  • Capacity: 8.100 L
  • Maximal density of the product: 1.200 kg/m³
  • Ra inner weld: 1,60 µ
  • Finish stainless steel: 2b
  • Working pressure in tank: ATM – atmosferic
  • Max. working temperature: 100 °C
  • Min. working temperature: -10 °C
  • In contact with the product: SS AISI 316L (V4A)
  • Model: vertical
  • Configuration: single jacketed with heat-exchanger
  • Heat exchanger: yes
  • Insulation: no
  • Agitator: yes, optional
  • Mobile tank: no
  • Top type: conical 15 °
  • Shape of tank: cylindrical
  • Bottom type: conical 15 °
  • Total discharge: no
  • Fixation points: 4 adjustable feet

Heat Exchanger (HE): on the cylinder and on the bottom

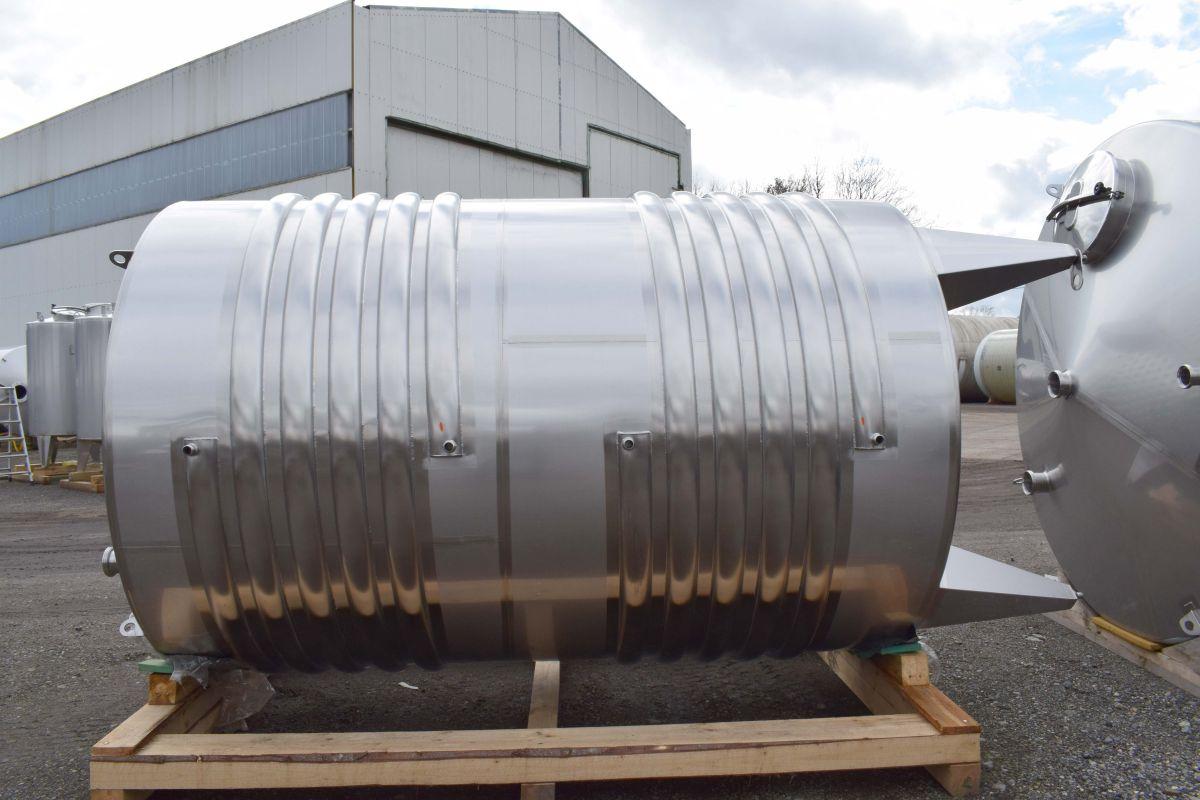

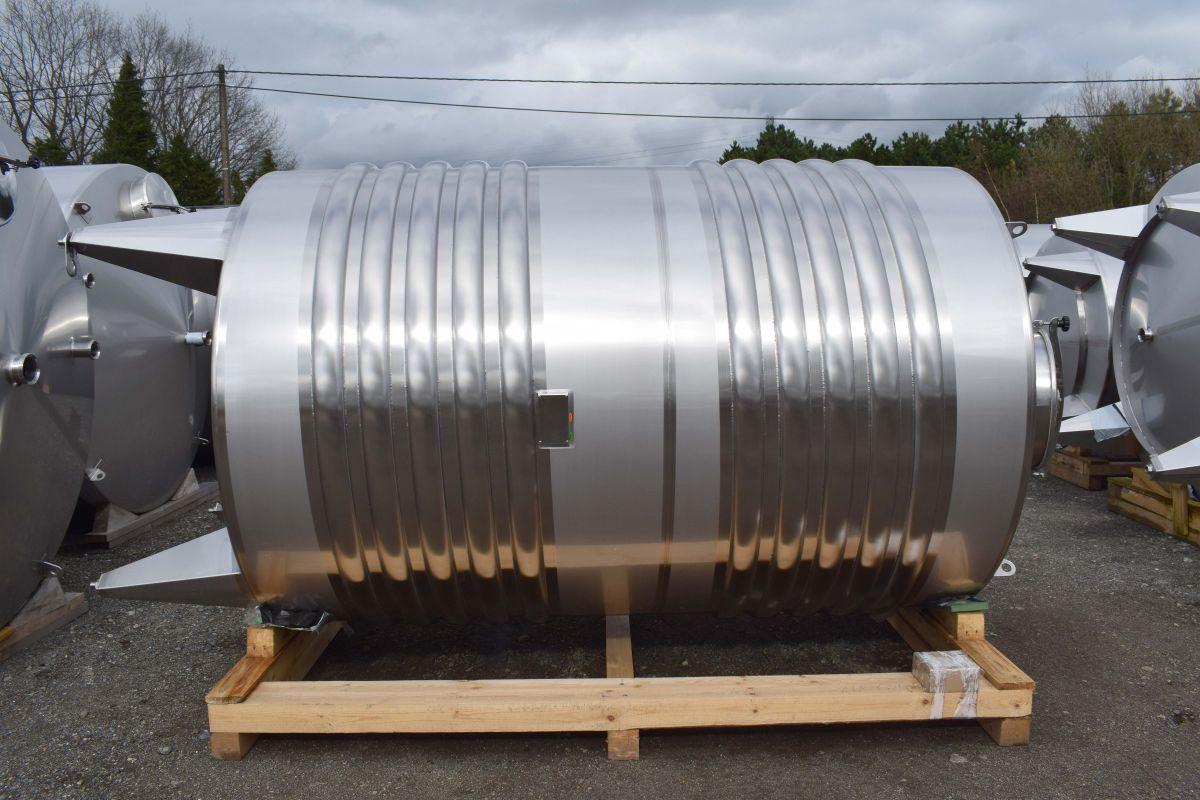

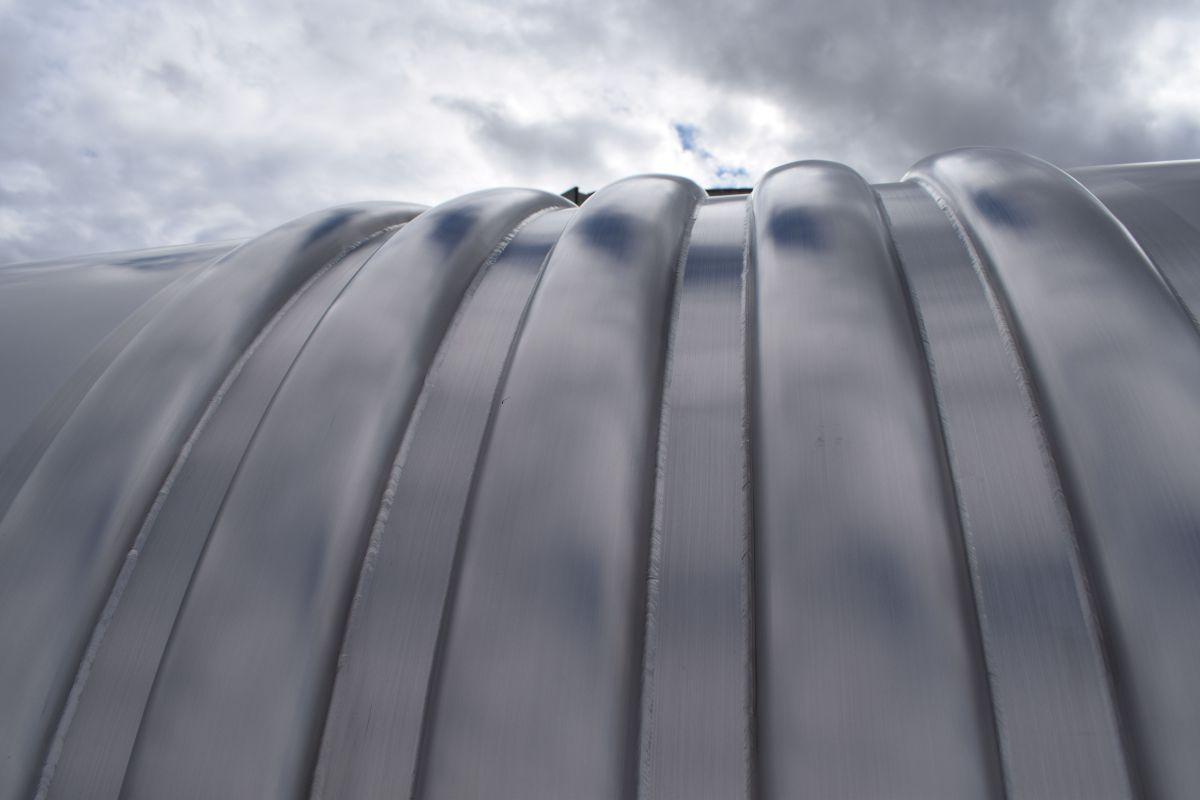

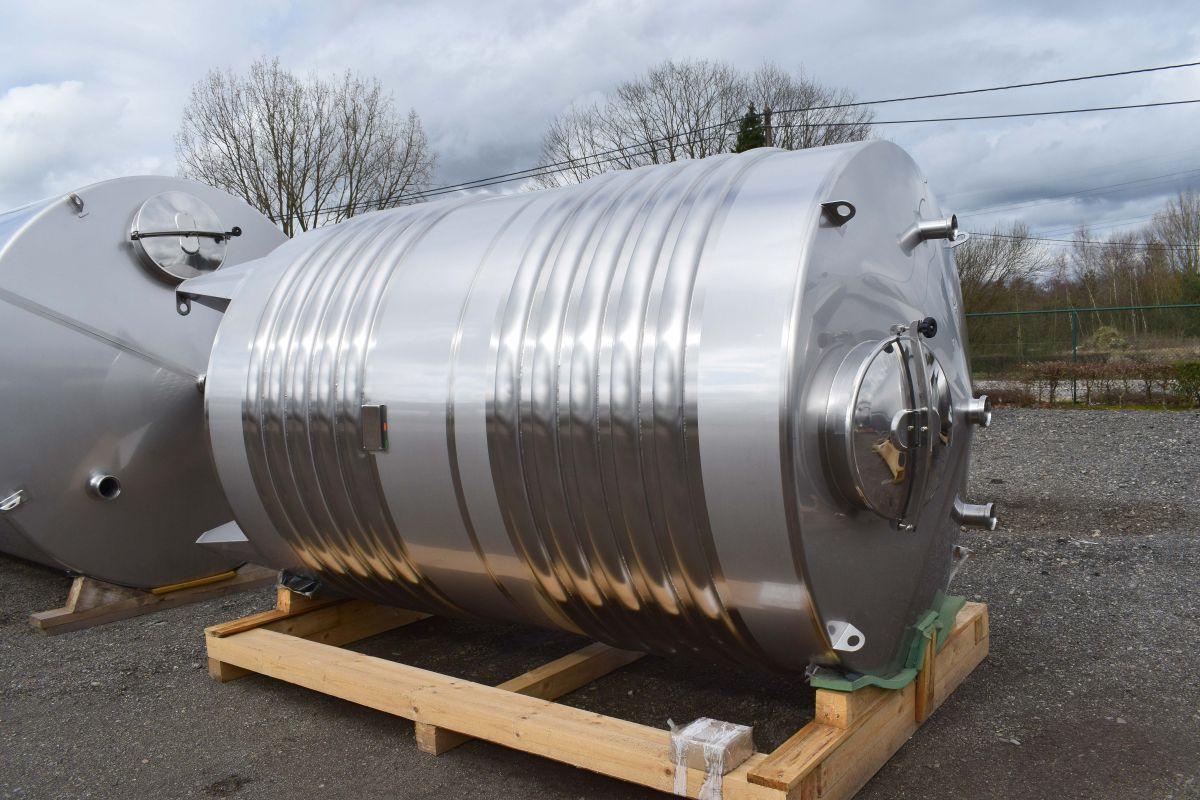

  • Type of HE on the cylinder: half pipe welded onto the outside of the innertank
  • Position HE: the complet cilinder
  • Number of windings: 10
  • Height HE: 2.250 mm
  • Number of sections: 2
  • Water pressure HE: 3 Bar
  • Steam pressure HE: 0,49 Bar
  • Contact surface cylinder: 3 m²
  • Connection HE: 1″ BSP
  • Working temperature HE cylinder: 111 °C

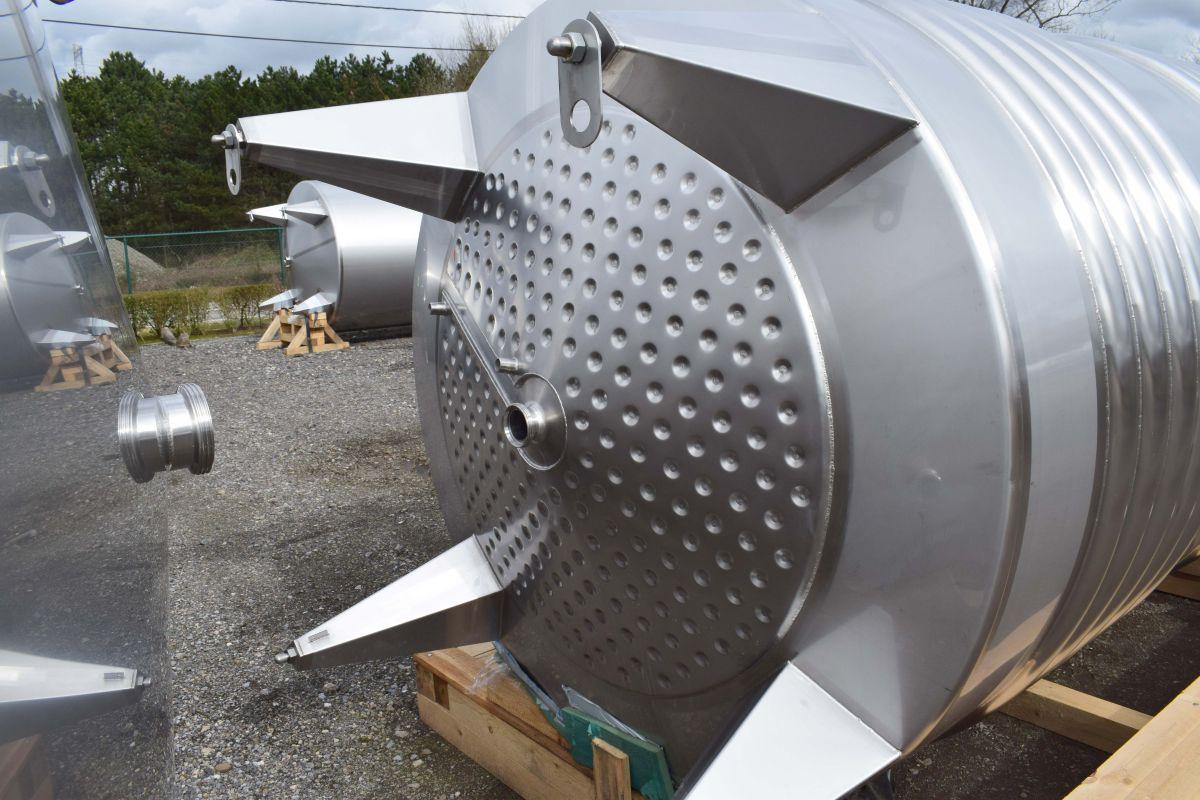

  • Type of HE on the bottom: dimple-jacket
  • Water pressure HE: 3 Bar
  • Steam pressure HE: 0,49 Bar
  • Contact surface bottom: 1,20 m²
  • Connection HE: 1″ BSP
  • Working temperature HE bottom: 111 °C

Overview materials

  • Mat. wet parts: SS AISI 316L (V4A)
  • Heat exchanger: RVS 304
  • Manway(s): RVS 316
  • Gasket manway(s): EPDM
  • Fixation point(s): RVS 304L

Equipment

  • Suitable for food industry: yes
  • Documents included: no
  • Technical drawing included: no
  • Registration plate on the tank: no
  • Flange for agitator: no
  • Number of manways: 1

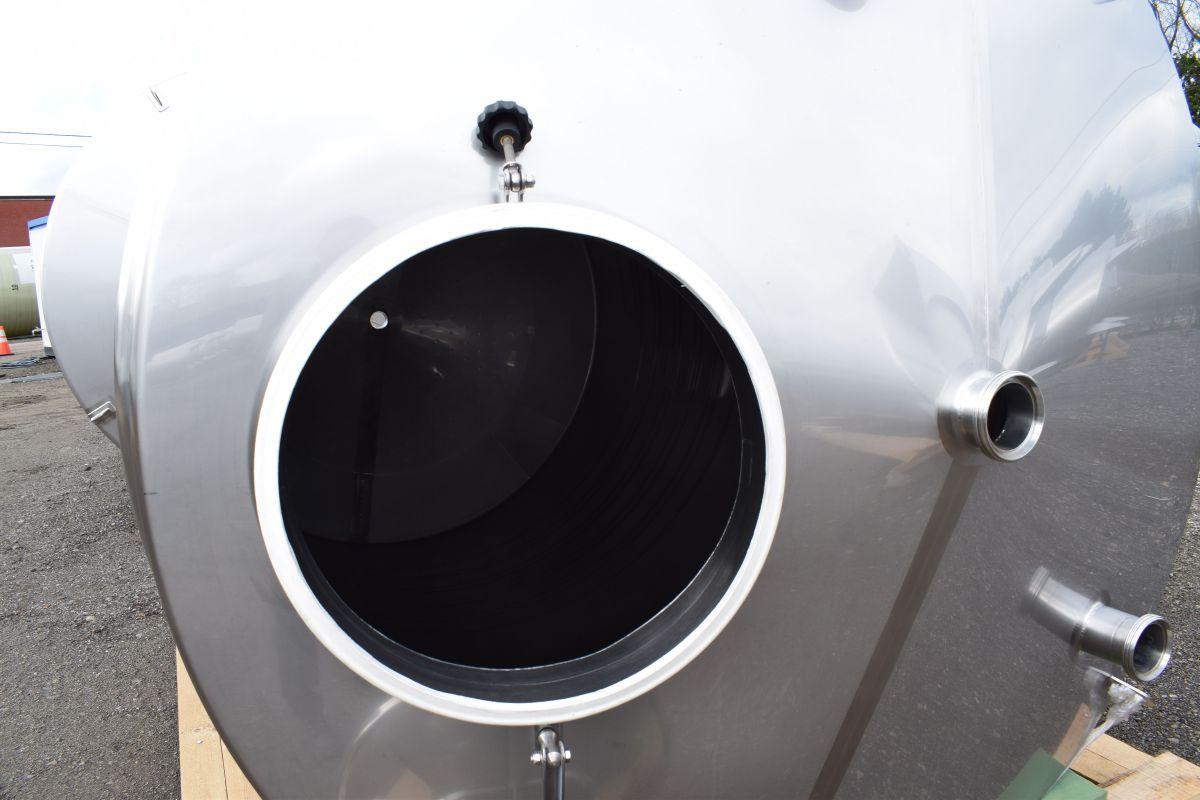

  • Manway 1: Ø 500 mm
  • Adjustable legs: yes

Wall thicknesses of the inner tank

  • Top: 2 mm
  • Cylinder: 2,50 mm
  • Bottom: 2,50 mm

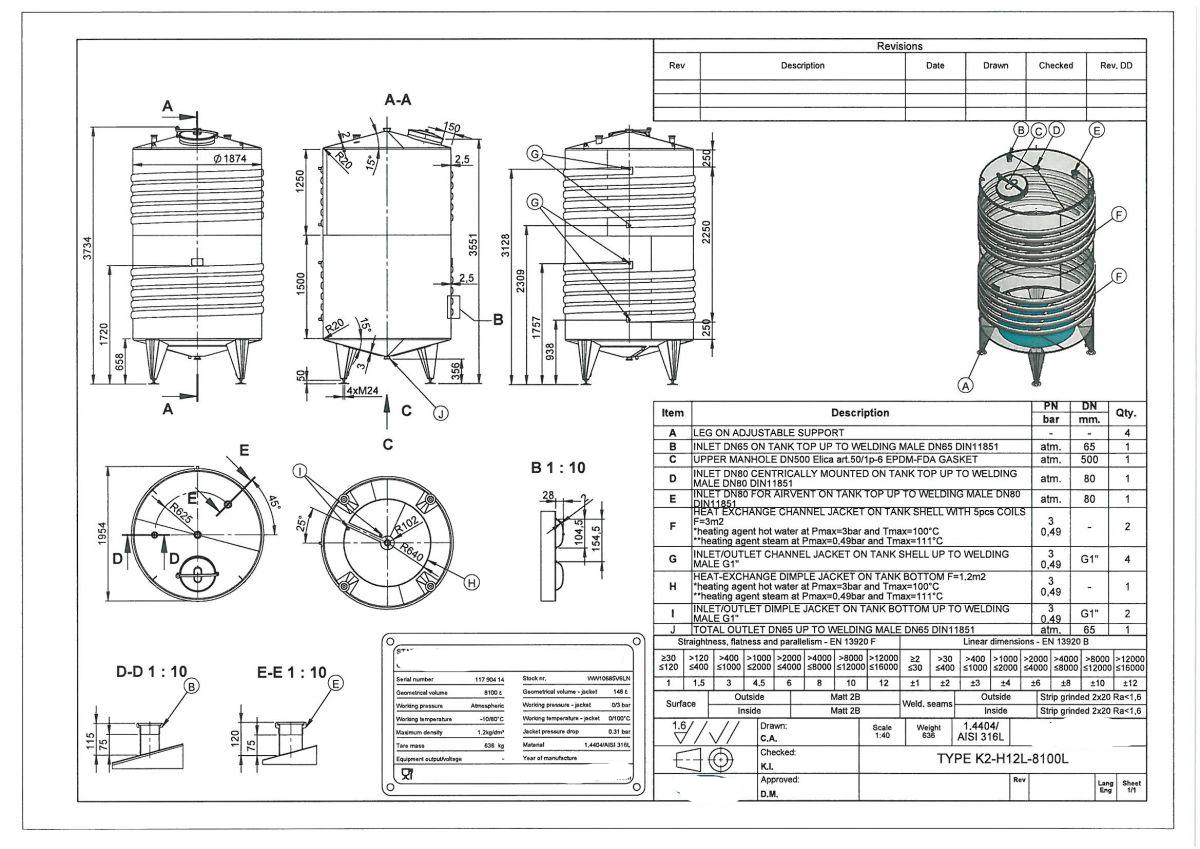

Dimensions of the tank

  • Distance from outlet to ground: 356 mm
  • Outer diameter tank: 1.874 mm
  • Cylinder height: 2.750 mm
  • Feet height: 658 mm
  • Total height of tank: 3.734 mm
  • Empty weight tank: 636 Kg
